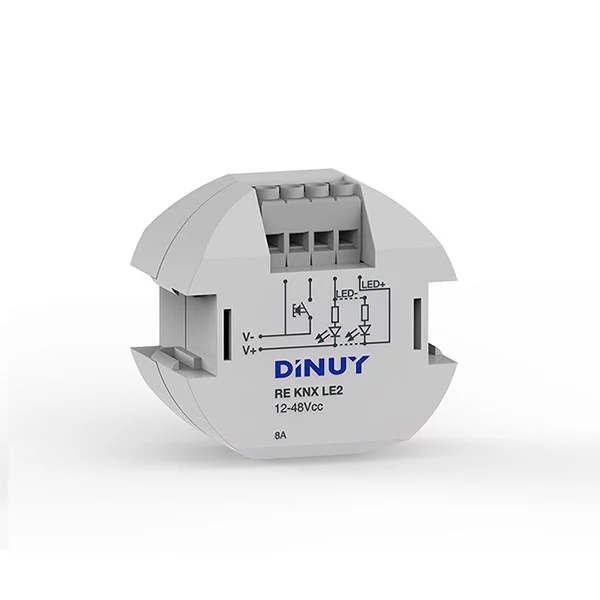

REGULADOR INALÁMBRICO PARA TIRAS LED MONOCOLOR RE KNX LE2 DINUY

Descripción

DESCRIPCIÓN REGULADOR INALÁMBRICO PARA TIRAS LED MONOCOLOR RE KNX LE2 DINUY.

Se trata de un regulador, inalámbrico, compatible con el protocolo KNX-RF, para el control de tiras de LED de 12~48Vcc, hasta un máximo de 8A.

• Regulador inalámbrico para el control de tiras LED Monocolor 12-48Vcc.
• Capacidad máxima de 8A (tira de 12Vcc = 96W / tira de 24Vcc = 192W).
• Tecnología de regulación por modulación de pulsos (PWM).
• Control mediante emisores inalámbricos RF y/o pulsador convencional cableado: pulsaciones cortas encienden/apagan y pulsaciones mantenidas regulan.
• Función Memoria.
• Montaje empotrado en caja de registro.
• Posibilidad de ajustar el nivel mínimo de regulación de las tiras, evitando parpadeos o apagados indeseados a niveles bajos.
• Protegido frente a sobrecargas y cortocircuitos. Incorpora protección térmica que reduce la intensidad de la luz en caso de sobrecalentamiento.
• Compatible con los diferentes emisores inalámbricos: EM KNX 002, PU KNX 001 y RC KNX 001.
• Alcance máximo de hasta 100m (en campo abierto).

• Fabricante: Dinuy.

CARACTERÍSTICAS TÉCNICAS

Referencia de producto	RE KNX LE2
Tensión de Alimentación (V)	12Vcc – 48Vcc
Consumo Propio	< 12mA
Canales de Salida	1
Tipo de Carga	Tiras LED Monocolor
Tiras LED Baja Tensión (A)	8A (Tira 12V = 96W // Tira 24V = 192W)
Motores (VA)	0
Máxima corriente de absorción por 1/10V (mA)	0
Nº máximo de equipos	0
Entradas Binarias/Analógicas	0
Instalación	Caja de registro
Nº Módulos	0
Control	De forma inalámbrica y/o Pulsador cableado
Compatible con	Protocolo KNX-RF Easy Mode
Radio-Frecuencia	868,3MHz
Alcance máximo (m)	100
Tipo bornas de conexión	Tornillos imperdibles
Sección de cable (mm2)	2.5
Temperatura de almacenamiento (ºC) (min)	-30
Temperatura de almacenamiento (ºC) (max)	70
Temperatura de Funcionamiento (ºC) (min)	0
Temperatura de Funcionamiento (ºC) (max)	40
Protección Ambiental	IP20 según UNE 20324
De acuerdo con la Norma	UNE-EN60669-2-1

Selector de modos para la programación de enlaces y configuración (A):

– P: programación de un enlace del canal receptor.
– R: funcionamiento normal con función de repetidor.
– S: funcionamiento normal.
– E: borrado de un enlace del canal receptor.
– EA: borrado de todos los enlaces de los canales transmisor y receptor.

Funcionamiento con o sin memoria (B).
Dispone de tecla de Programación para el enlace con otros dispositivos RF (C).
Es posible conectar un pulsador auxiliar para el control local de la carga: encender, apagar y
regular.
Dispone de 2 canales RF: canal de salida (pulsador cableado) y canal de entrada (del reg

DIMENSIONES

ESQUEMA DE INSTALACIÓN
