Descripción

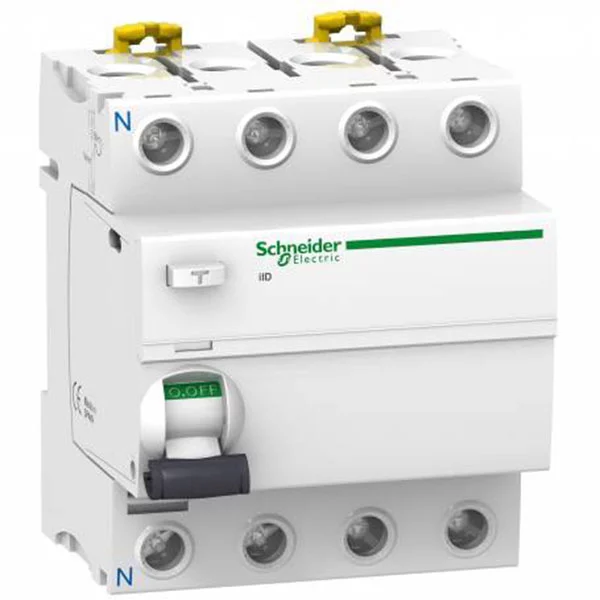

DESCRIPCIÓN INTERRUPTOR DIFERENCIAL IDD 4 POLOS 25A 300mA CLASE-AC A9R84425 SCHNEIDER.
Interruptor diferencial Schneider 4P 25A 300MA AC – Schneider A9R84425. 4 polos de tipo AC de 25A con sensibilidad ante fugas a tierra : 300 mA. Retardo de la protección contra fugas a tierra:Instantáneo.
Interruptor Diferencial RCCB de la gama Acti 9 IID formado por 4 Polos. De 25 Amperios y 300 miliamperios A-S. Clase de protección contra fugas a tierra AC Instantáneo.
Este interruptor diferencial se usa para proteger en el caso de que haya un fallo eléctrico en el circuito. Se accionan cuando hay un fallo. Grado de protección IP20 e IP40. Producto Green Premium y sin mercurio. Declaración de RoHS UE y Declaración de REACh
Fabricante: Schneider.
CARACTERÍSITCAS TÉCNICAS
|
Principal
| Gama |
Acti9
|
| Nombre del producto |
Acti 9 iID40
|
| Tipo de producto o componente |
Interruptor diferencial (RCCB)
|
| Nombre corto del dispositivo |
IID
|
| Número de polos |
4P
|
| Posición de neutro |
Izquierda
|
| [In] Corriente nominal |
25 A
|
| Tipo de red |
AC
|
| Sensibilidad de fuga a tierra |
300 mA
|
| Retardo de la protección contra fugas a tierra |
Instantáneo
|
| Clase de protección contra fugas a tierra |
Tipo AC
|
Complementario
| Ubicación del dispositivo en el sistema |
Salida
|
| Frecuencia de red |
50/60 Hz
|
| [Ue] Tensión nominal de empleo |
380…415 V AC 50/60 Hz
|
| Tecnologia de disparo corriente residual |
Independiente de la tensión
|
| Poder de conexión y de corte |
Idm 1500 A
Im 1500 A
|
| Corriente condicional de cortocircuito |
10 kA
|
| [Ui] Tensión nominal de aislamiento |
500 V AC 50/60 Hz
|
| [Uimp] Resistencia a picos de tensión |
6 kV
|
| Corriente de sobretensión |
250 A
|
| Indicador de posición del contacto |
Sí
|
| Tipo de control |
Maneta
|
| Tipo de montaje |
Ajustable en clip
|
| Soporte de montaje |
Carril DIN
|
| Pasos de 9 mm |
8
|
| Altura |
91 mm
|
| Anchura |
72 mm
|
| Profundidad |
73,5 mm
|
| Peso del producto |
0,37 kg
|
| Color |
Blanco
|
| Durabilidad mecánica |
20000 ciclos
|
| Durabilidad eléctrica |
AC-1, estado 1 15000 ciclos
|
| Descripción de las opciones de bloqueo |
Dispositivo de cierre con candado
|
| Conexiones – terminales |
Terminal simple arriba o abajo1…35 mm² rígido
Terminal simple arriba o abajo1…25 mm² flexible
Terminal simple arriba o abajo1…25 mm² flexible con terminal
|
| Longitud de cable pelado para conectar bornas |
14 mm para arriba o abajo conexión
|
| Par de apriete |
3,5 N.m arriba o abajo
|
Entorno
| Normas |
EN/IEC 61008-1
|
| Grado de protección IP |
IP20 conforming to IEC 60529
IP40 (envolvente modular) conforming to IEC 60529
|
| Grado de contaminación |
3
|
| Compatibilidad electromagnética |
Resistencia a impulsos 8/20 µs, 250 A acorde a EN/IEC 61008-1
|
| Temperatura ambiente de funcionamiento |
-5…60 °C
|
| Temperatura ambiente de almacenamiento |
-40…85 °C
|
|
Si necesitas automáticos visita nuestra sección de automáticos y diferenciales.
