Descripción

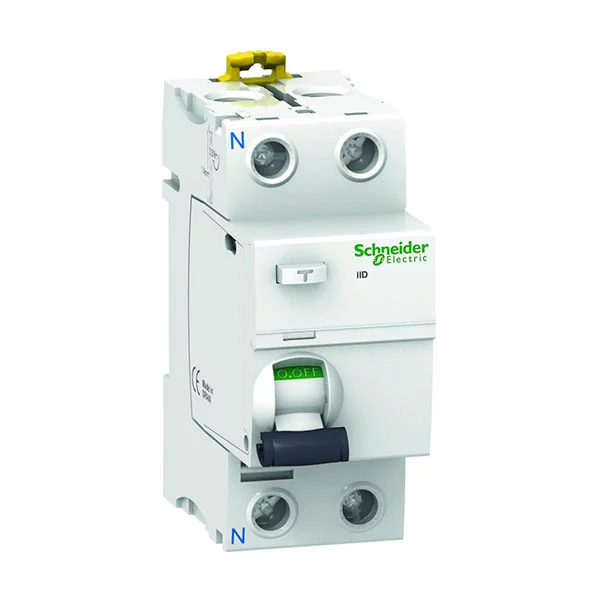

DESCRIPCIÓN INTERRUPTOR DIFERENCIAL IDD 2 POLOS 40A 300mA CLASE-AC A9R84240 SCHNEIDER.
Interruptor Diferencial RCCB de la gama Acti 9 IID formado por 2 Polos. De 40 Amperios y 300 miliamperios A-S. Clase de protección contra fugas a tierra AC Instantáneo.
Interruptor diferencial iID, 2P, 40A, 300mA, clase AC, IP20, 50/60 Hz, posición de neutro en la izquierda, retardo de la protección contra fugas a tierra instantáneo, control por maneta, indicador de disparo, montaje embarrado tipo peine extraíble instalado, soporte en carril DIN, longitud de cable descubierto de 14mm (arriba o abajo), 91x36x73,5mm, 0,21kg, Blanco. Normas: EN 61008-1, IEC 61008-1.
Fabricante: Schneider.
CARACTERÍSITCAS TÉCNICAS
|
Principal
| Gama |
Acti9
|
| Nombre del producto |
Acti 9 iID40
|
| Tipo de producto o componente |
Interruptor diferencial (RCCB)
|
| Nombre corto del dispositivo |
IID
|
| Número de polos |
2P
|
| Posición de neutro |
Izquierda
|
| [In] Corriente nominal |
40 A
|
| Tipo de red |
AC
|
| Sensibilidad de fuga a tierra |
300 mA
|
| Retardo de la protección contra fugas a tierra |
Instantáneo
|
| Clase de protección contra fugas a tierra |
Tipo AC
|
Complementario
| Ubicación del dispositivo en el sistema |
Salida
|
| Frecuencia de red |
50/60 Hz
|
| [Ue] Tensión nominal de empleo |
220…240 V AC 50/60 Hz
|
| Tecnologia de disparo corriente residual |
Independiente de la tensión
|
| Poder de conexión y de corte |
Idm 1500 A
Im 1500 A
|
| Corriente condicional de cortocircuito |
10 kA
|
| [Ui] Tensión nominal de aislamiento |
500 V AC 50/60 Hz
|
| [Uimp] Resistencia a picos de tensión |
6 kV
|
| Corriente de sobretensión |
250 A
|
| Indicador de posición del contacto |
Sí
|
| Tipo de control |
Maneta
|
| Tipo de montaje |
Ajustable en clip
|
| Soporte de montaje |
Carril DIN
|
| Pasos de 9 mm |
4
|
| Altura |
91 mm
|
| Anchura |
36 mm
|
| Profundidad |
73,5 mm
|
| Peso del producto |
0,21 kg
|
| Color |
Blanco
|
| Durabilidad mecánica |
20000 ciclos
|
| Durabilidad eléctrica |
AC-1, estado 1 15000 ciclos
|
| Descripción de las opciones de bloqueo |
Dispositivo de cierre con candado
|
| Conexiones – terminales |
Terminal simple arriba o abajo1…35 mm² rígido
Terminal simple arriba o abajo1…25 mm² flexible
Terminal simple arriba o abajo1…25 mm² flexible con terminal
|
| Longitud de cable pelado para conectar bornas |
14 mm para arriba o abajo conexión
|
| Par de apriete |
3,5 N.m arriba o abajo
|
Entorno
| Normas |
EN/IEC 61008-1
|
| Grado de protección IP |
IP20 conforming to IEC 60529
IP40 (envolvente modular) conforming to IEC 60529
|
| Grado de contaminación |
3
|
| Compatibilidad electromagnética |
Resistencia a impulsos 8/20 µs, 250 A acorde a EN/IEC 61008-1
|
| Temperatura ambiente de funcionamiento |
-5…60 °C
|
| Temperatura ambiente de almacenamiento |
-40…85 °C
|
|
Si necesitas automáticos visita nuestra sección de automáticos y diferenciales.
