Descripción

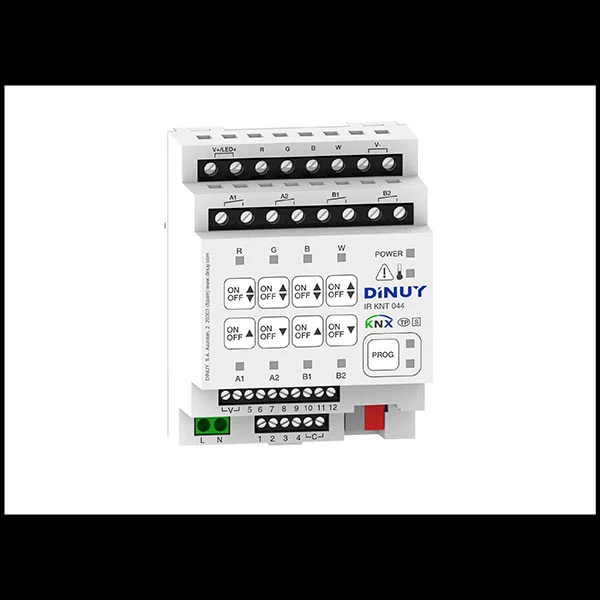

DESCRIPCIÓN ACTUADOR DE CONMUTACION 4 CANALES Y REGULACION RGBW IR KNT 044 DINUY.
• Actuador Multifunción que puede funcionar como regulador tiras LED RGBW de 4 canales de salida y entrada:
– Conmutación de 4 canales de salida independientes
– Actuador de Persianas/Toldos de 2 canales de salida
– Actuador de 1 Fan-Coil con 2 tubos(Válvula Todo/Nada y 3 Velocidades de Ventilador).
• Instalación en carril DIN.
• Forzado manual de cada canal mediantes pulsadores en el frontal del actuador, sin necesidad de la conexión del Bus.
• Posibilidad de 12 Entradas Binarias y/o Analógicas: 8 Binarias + 4 Binarias/Analógicas.
• LEDs indicadores de estado de cada canal de salida.
• LEDs indicadores de estado para situaciones de error (puede encenderse por sobrecarga o exceso de temperatura).
• Es posible habilitar hasta 8 diferentes funciones: temporizador, escenas, operaciones lógicas, funcionamiento forzado, etc.
• Programación y puesta en marcha mediante ETS5, o versiones posteriores.
Fabricante: Dinuy.
CARACTERÍSTICAS TÉCNICAS
| Referencia de producto | IR KNT 044 |
| Tensión de Alimentación (V) | 230 |
| Frecuencia (Hz) | 50 |
| Consumo Propio | <7mA |
| Canales de Salida | 4 |
| Poder de corte del relé (A) | 16 |
| Tipo de Carga | Regulación RGBW de 4 canales de salida y conmutación de 4 canales de salida independientes o 2 canales de salida para persianas/toldos o 1 Fan-Coil con 2 tubos (Válvula Todo/Nada y 3 Velocidades de Ventilador) |
| Lámparas LED (W) | 400 |
| Tiras LED Baja Tensión (A) | 40 |
| Incandescendia y Halógenas 230V (W) | 3000 |
| Motores (VA) | 700 |
| Contactos | Libres de tension |
| Entradas Binarias/Analógicas | 12 |
| Instalación | Carril DIN |
| Nº Módulos | 4 |
| Control | Bus KNX |
| Programación a través de | ETS5 |
| Compatible con | KNX |
| Tipo bornas de conexión | Tornillos imperdibles |
| Sección de cable (mm2) | 2.5 |
| Temperatura de almacenamiento (ºC) (min) | -30 |
| Temperatura de almacenamiento (ºC) (max) | 70 |
| Temperatura de Funcionamiento (ºC) (min) | -5 |
| Temperatura de Funcionamiento (ºC) (max) | 45 |
| Protección Ambiental | IP20 según UNE 20324 |
| De acuerdo a las Directivas | Seguridad 73/23/EEC // Comp. Electromagn. 204/108/EC |
| De acuerdo con la Norma | KNX Standard 2.0 // EN60669-1, 2-1 y 2-3 |
ESQUEMA DE INSTALACIÓN
